O conserto de quadro elétrico corrige o defeito nos componentes do quadro de distribuição sem trocar o quadro inteiro: reaperto de conexões, troca de disjuntor, troca de barramento, instalação de DR e DPS e organização dos circuitos. Quando a caixa e o barramento estão em bom estado, o conserto resolve a maioria dos problemas e costuma sair mais barato que a troca.
- Disjuntor que desarma sem motivo, quadro quente e cheiro de queimado são os sinais mais comuns de que o quadro precisa de conserto.
- A causa mais frequente é conexão frouxa ou oxidada, que esquenta e danifica disjuntor e barramento.
- O conserto é feito com o disjuntor geral desligado e conferência de ausência de tensão antes de mexer.
- O quadro precisa ser trocado quando a caixa está danificada, não cabe mais nenhum circuito ou os disjuntores são do modelo antigo sem peça compatível.
- Quadro elétrico é serviço para profissional qualificado, como pedem a NBR 5410 e a NR-10.
O quadro elétrico é a peça da casa que ninguém olha até o dia em que ela dá problema. Quando um disjuntor começa a desarmar, a tampa esquenta ou aparece cheiro de plástico queimado, a dúvida é sempre a mesma: dá para consertar ou precisa trocar tudo?
A resposta depende do que está danificado. Aqui você vê quais defeitos têm conserto, como o serviço é feito, quando a troca é o caminho e o que pesa no custo.
O que é o quadro elétrico e o que pode dar defeito nele
O quadro elétrico, ou quadro de distribuição, é a caixa que recebe a energia do medidor e a divide entre os circuitos da casa, cada um protegido por um disjuntor. Ele concentra todas as conexões principais, e por isso qualquer falha nele afeta vários cômodos ao mesmo tempo.
Dentro do quadro ficam estas peças, cada uma com um tipo de defeito típico:
| Peça | Função | Defeito mais comum |
|---|---|---|
| Disjuntor geral | Desliga a casa inteira | Desgaste do mecanismo, aquecimento nos bornes |
| Disjuntores dos circuitos | Protegem cada circuito contra sobrecarga e curto | Desarme sem causa, borne frouxo, capacidade errada para o fio |
| Barramento | Barra de metal que distribui a energia entre os disjuntores | Oxidação, pontos queimados por mau contato |
| Barramento de neutro e de terra | Recebe os fios neutro e terra de todos os circuitos | Parafuso frouxo, fio solto |
| DR | Desliga quando detecta fuga de corrente para a terra ou para uma pessoa | Não desarma no teste ou desarma sem motivo |
| DPS | Desvia para a terra os picos de tensão de raios e da rede | Fim de vida útil depois de surto |
A conclusão da tabela é que a maioria dos defeitos está em peças que se trocam uma a uma. O quadro inteiro só entra na conta quando a caixa ou o barramento estão comprometidos.
Esse olhar peça por peça é o começo de todo conserto de quadro com eletricista em Florianópolis, antes de qualquer orçamento de troca.
Quais problemas no quadro elétrico têm conserto
A maioria dos problemas de quadro residencial tem conserto sem trocar a caixa. Os mais comuns são estes, com a solução usual de cada um:

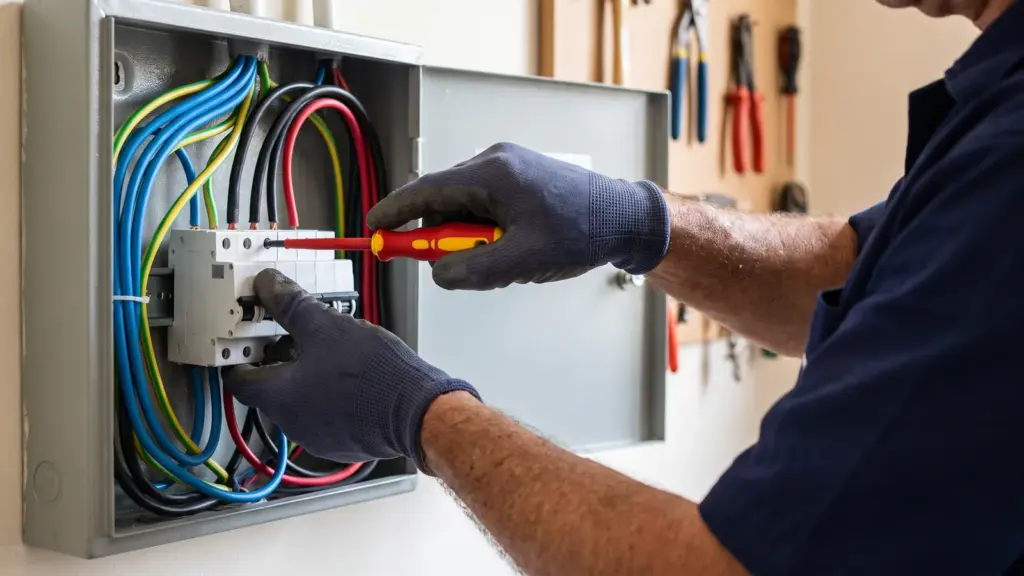

- Conexão frouxa em disjuntor ou barramento: reaperto com torque adequado e limpeza do contato.
- Disjuntor com borne escurecido ou mecanismo gasto: troca do disjuntor por outro de mesma capacidade, compatível com o fio.
- Disjuntor com capacidade errada para o fio do circuito: troca pelo valor certo, ou troca do fio quando o circuito precisa de mais carga.
- Barramento com ponto oxidado ou queimado: limpeza ou troca do barramento, quando ele é removível.
- Falta de DR ou de DPS: instalação dos dispositivos no quadro existente, se houver espaço.
- Circuitos sem identificação: teste circuito por circuito e etiquetagem, como pede a NBR 5410.
O item 3 merece atenção. Um disjuntor maior que o fio aguenta deixa o fio esquentar sem desarmar, e esse é um dos caminhos para o incêndio de origem elétrica.
Em imóvel perto do mar, a oxidação aparece mais cedo e com mais força. Explicamos os sinais no artigo sobre por que a maresia acelera a corrosão na instalação elétrica.
Como é feito o conserto de quadro elétrico, passo a passo
O conserto começa pelo diagnóstico e só depois vai para a troca de peça. A sequência abaixo é a que a norma e a boa prática indicam para um quadro residencial:
- Entender o sintoma: qual disjuntor desarma, em que situação e desde quando.
- Inspecionar o quadro fechado e depois aberto, procurando marca de aquecimento, cheiro e peças soltas.
- Desligar o disjuntor geral e conferir com instrumento que não há tensão nos componentes.
- Reapertar todas as conexões, não só a do circuito com problema.
- Trocar as peças danificadas por outras de mesma capacidade e compatíveis com o quadro.
- Religar circuito por circuito, medindo tensão e corrente e testando o DR pelo botão de teste.
- Identificar os circuitos e registrar o que foi feito.
O passo 4 costuma surpreender. Quando um borne está frouxo, é comum outros estarem também, porque todos passaram pelos mesmos anos de aquecimento e resfriamento.
O desligamento do geral não desliga o que vem antes dele. O cabo que chega do medidor continua energizado, e por isso o conserto de quadro é serviço para quem tem treinamento. A NR-10, norma do Ministério do Trabalho sobre segurança em serviços com eletricidade, exige qualificação específica para esse tipo de intervenção.
O risco é real. Segundo o Anuário Estatístico de Acidentes de Origem Elétrica 2026, da Abracopel (Associação Brasileira de Conscientização para os Perigos da Eletricidade), o Brasil registrou 646 mortes por choque elétrico em 2025.
Quando o conserto não basta e o quadro precisa ser trocado
O quadro precisa ser trocado quando o problema está na estrutura dele, e não em uma peça que se substitui. Estes são os casos mais comuns:
- Caixa derretida, quebrada ou com a porta sem fechar.
- Barramento fixo e danificado, sem peça de reposição.
- Disjuntores do modelo antigo, tipo NEMA, sem peça compatível no mercado.
- Quadro sem espaço para o circuito novo, o DR ou o DPS.
- Oxidação espalhada pela caixa e pelos componentes.
A NBR 5410 pede que o quadro tenha espaço reserva para ampliação futura: 2 espaços em quadros de até 6 circuitos, 3 espaços de 7 a 12 circuitos e 4 espaços de 13 a 30 circuitos. Quadro lotado, sem esse espaço, costuma ser o motivo da troca quando a família instala ar-condicionado, forno ou carregador de carro elétrico.
A decisão entre consertar e trocar tem mais detalhes. Reunimos os critérios no artigo sobre sinais de que o quadro de distribuição precisa ser trocado.
| Situação | Conserto resolve | Troca é indicada |
|---|---|---|
| Um disjuntor com defeito | Sim | Não |
| Conexões frouxas ou pouco oxidadas | Sim | Não |
| Falta DR ou DPS e há espaço | Sim | Não |
| Falta DR ou DPS e não há espaço | Não | Sim |
| Disjuntores NEMA sem reposição | Não | Sim |
| Caixa ou barramento danificados | Não | Sim |
A conclusão da tabela é que a troca entra quando falta espaço ou falta peça. Nos demais casos, o conserto resolve e mantém o quadro em uso.
O que muda no custo e no tempo do conserto
O custo do conserto depende de quantas peças precisam ser trocadas e do estado das conexões. Reaperto e troca de um disjuntor são serviços de uma visita; troca de barramento e instalação de DR e DPS levam mais tempo e mais material.
Os fatores que mais pesam no orçamento são estes:
| Fator | Por que muda o custo |
|---|---|
| Número de disjuntores trocados | Cada um é uma peça e um tempo de instalação |
| Instalação de DR e DPS | São dispositivos de preço maior que o disjuntor comum |
| Estado do barramento | Barramento danificado pode pedir troca ou adaptação |
| Organização e identificação | Quadro sem etiqueta pede teste circuito por circuito |
| Acesso ao quadro | Quadro atrás de móvel ou em local apertado alonga o serviço |
| Horário | Atendimento de emergência à noite ou no fim de semana tem outro valor |
A conclusão da tabela é que um quadro com diagnóstico claro e peças de reposição disponíveis sai mais barato. O conserto marcado com antecedência também costuma custar menos que o emergencial.
Em relação ao tempo, a casa fica sem energia só durante a intervenção no quadro. Um conserto simples costuma durar menos de uma hora de desligamento.
Onde recomendamos começar quando o disjuntor desarma
Recomendamos conferir o fio do circuito antes de trocar o disjuntor que desarma. O disjuntor existe para proteger o fio, e trocar a proteção sem olhar o que ela protege é o erro que mais vemos em quadro residencial.
Nós da JP Serviços atendemos a Ilha de Florianópolis há 20 anos, e o critério que defendemos em qualquer conserto de quadro segue esta ordem:
- Conferir a bitola do fio que sai do disjuntor e se ela combina com a capacidade dele.
- Medir a corrente do circuito com os aparelhos ligados, para saber se há sobrecarga real.
- Olhar o borne e o barramento daquele disjuntor, procurando aquecimento.
- Reapertar o quadro inteiro, porque um borne frouxo raramente está sozinho.
- Só então decidir entre trocar o disjuntor, dividir o circuito ou trocar o fio.
Preferimos essa ordem porque ela resolve a causa. Um disjuntor novo no lugar do antigo para de desarmar por alguns dias quando o problema é sobrecarga, e volta a desarmar na primeira vez que o chuveiro e o forno ligam juntos.
Também recomendamos aproveitar o conserto para instalar o DR, quando o quadro ainda não tem e há espaço. A NBR 5410 exige DR nos circuitos de banheiro, cozinha, área de serviço e áreas externas, e ele é a proteção que mais evita choque grave dentro de casa.
Erros comuns com o quadro elétrico de casa
O erro mais comum é trocar o disjuntor que desarma por um de capacidade maior. Ele para de desarmar, e o fio passa a esquentar sem proteção nenhuma.
Os outros erros seguem a mesma linha:
- Religar várias vezes o disjuntor que desarmou. Cada religamento com defeito presente força o mecanismo e o circuito.
- Usar o quadro como apoio de fios provisórios de reforma. A emenda provisória costuma virar definitiva e fica sem proteção adequada.
- Deixar o quadro sem identificação. Na hora da emergência, ninguém sabe qual disjuntor desliga o chuveiro ou a cozinha.
- Pintar ou fechar o quadro atrás de móvel. O acesso rápido ao geral é o que protege a casa num curto-circuito.
- Ignorar o cheiro de queimado porque tudo ainda funciona. O cheiro é o sinal de que alguma conexão já está aquecendo.
Disjuntor que desarma é o sintoma que mais leva ao conserto. Se esse é o seu caso, vale ler antes o que explicamos sobre disjuntor desarmando sozinho.
Perguntas frequentes sobre conserto de quadro elétrico
Posso trocar um disjuntor sozinho?
Troca de disjuntor envolve mexer em barramento energizado antes do geral e escolher a capacidade certa para o fio. A NBR 5410 e a NR-10 reservam essa intervenção a pessoas qualificadas, e o risco de choque no quadro é alto mesmo com o geral desligado.
O quadro esquentando é normal?
A tampa do quadro pode ficar levemente morna com muitos aparelhos ligados, mas quente ao toque não é normal. Calor forte, cheiro de plástico ou marca escura perto dos disjuntores indicam conexão frouxa ou sobrecarga e pedem revisão logo.
Qual a diferença entre disjuntor DIN e NEMA?
NEMA é o padrão antigo, com disjuntores geralmente pretos e encaixe próprio, comum em casas mais velhas. DIN é o padrão atual, com disjuntores brancos presos num trilho, e tem peças de reposição fáceis de achar, inclusive DR e DPS no mesmo formato.
Quanto tempo a casa fica sem energia no conserto?
Na maioria dos consertos simples, o desligamento dura menos de uma hora. Troca de barramento ou adaptação para instalar DR e DPS pode levar mais tempo, e o eletricista combina antes o horário do desligamento.
O conserto do quadro resolve lâmpada piscando?
Resolve quando a causa é conexão frouxa no quadro, principalmente no barramento de neutro. Se a oscilação vem da rede da rua ou do padrão de entrada, o caminho é acionar a Celesc, que é a distribuidora responsável em Florianópolis.
O que fazer se o seu quadro está dando sinal de problema
O conserto de quadro elétrico resolve a maior parte dos defeitos residenciais com reaperto, troca de disjuntor e de barramento e instalação de DR e DPS. A troca completa fica para quando a caixa está danificada, não há espaço ou não existe peça compatível.
O critério para decidir é olhar a causa antes da peça: fio compatível com o disjuntor, conexões firmes e proteções funcionando. Se o seu quadro desarma, esquenta ou tem cheiro de queimado, vale revisar logo, antes que o aquecimento chegue ao barramento.
Para marcar a revisão do seu quadro ou tirar uma dúvida sobre o que ele mostra, fale com a nossa equipe. A JP Serviços atende toda a Ilha, com plantão 24 horas.
